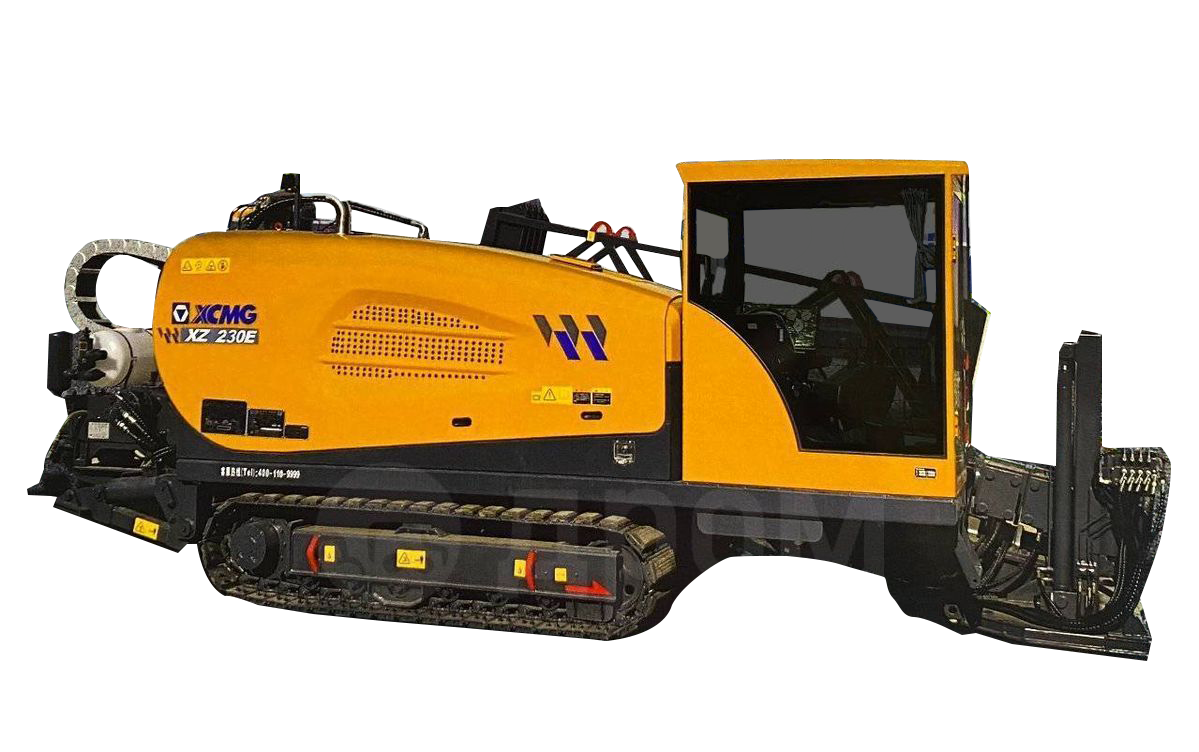

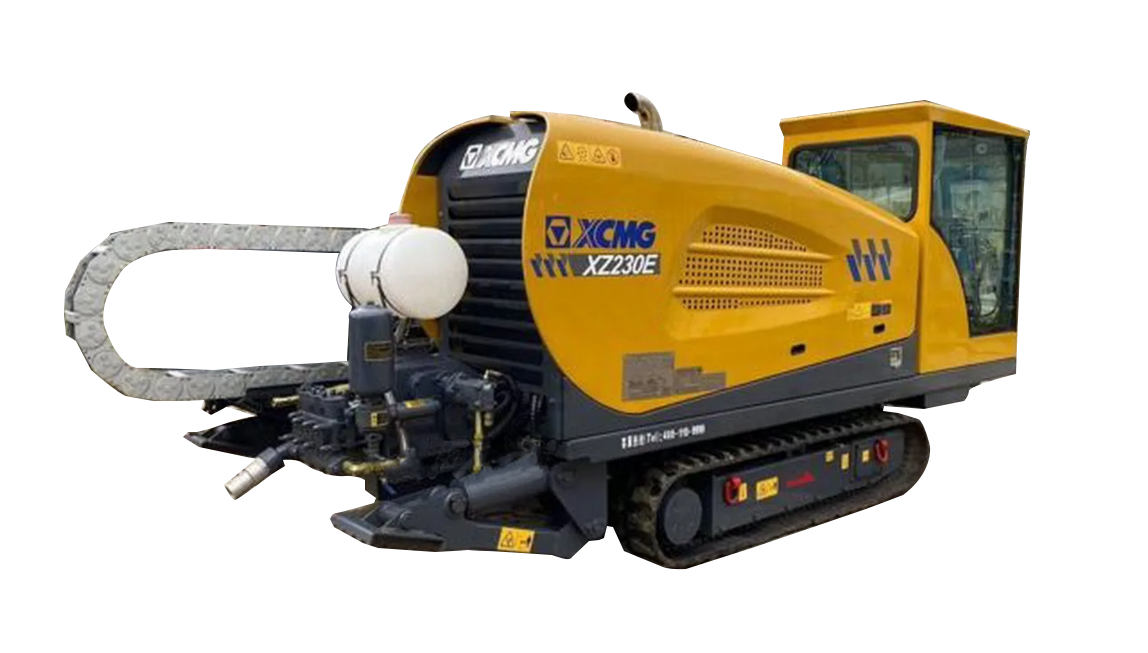

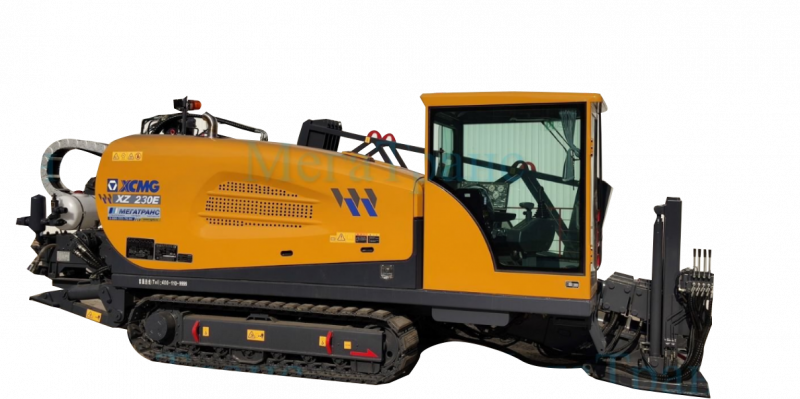

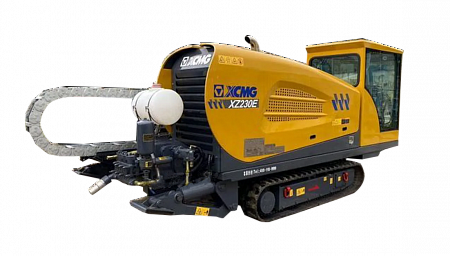

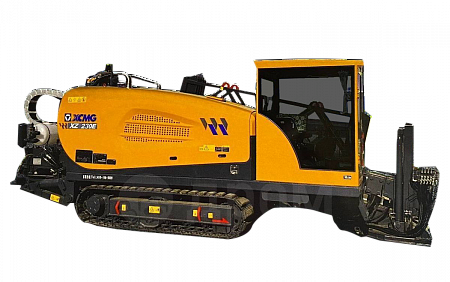

Буровая установка XCMG XZ230Е
Машина XZ230E создана на основе предыдущей модели XZ200, но на новой раме. Всё также машина работает со штангами Ф60х3000 мм, ведь крутящий момент не превышает 6500 Нм.
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Наконец-то, увеличена максимальная скорость вращения шпинделя буровой каретки до 175 об/мин, сила тяги 23/27 тонн, максимальная поступательная скорость каретки 55 м/мин, занижен буровой лафет, модернизирован центр и автоподатчик штанг (что увеличивает ресурс этих агрегатов), установлена регулировка потока бурового раствора от 0 до максимума из кабины оператора. В этой модели кабина оператора стала более просторной. При этом XCMG оставили в основе надёжные агрегаты: буровой насос BW-250-II, гидромоторы EATON, гидронасосы PERMCO, двигатель CUMMINS, что продолжает держать на том же уровне легендарную надёжность установок ГНБ XCMG.
|
Характеристики |
Единицы измерения |
Количество |
|
|
Двигатель |
Тип двигателя, марка |
Cummins 6BTAA5.9-C150 |
|
|
Номинальная мощность |
кВт/л.с. |
113/154 |
|
|
Толкание |
Вид (формат) |
Зубчатая рейка |
|
|
Максимальная сила тяги / подачи |
т/кН |
23/27/225/264 |
|
|
Скорость подачи каретки |
м/мин |
0-55 |
|
|
Обратное вращение |
Вид (формат) |
гидромотор-редукторы |
|
|
Максимальный крутящий момент силовой головки |
Нм |
6500 |
|
|
Скорость вращения силовой головки |
об/мин |
175 |
|
|
Буровая штанга |
Диаметр |
мм |
φ 60 |
|
Длина (рабочая длина штанги) |
м |
3 |
|
|
Максимальная длина бурения |
м |
300 |
|
|
Максимальный угол наклона лафета |
град. |
10-22 |
|
|
Подача штанг |
Захват штанг |
гидравлический |
|
|
Кран-манипулятор |
|||
|
Максимальный подъемный вес |
т |
||
|
Тип подачи |
Ручная |
||
|
Вместимость кассеты для штанг |
шт |
48 |
|
|
Ходовая часть |
Вид (формат) |
стальная гусеница с резиновой прокладкой |
|
|
Система анкеровки |
Гидравлическая |
||
|
Скорость движения |
км/ч |
2,4 |
|
|
Буровой насос |
Вид (формат) |
гидравлический привод |
|
|
Поток |
л/мин |
250 |
|
|
Габаритные размеры |
мм |
6100х2230х2300 |
|
|
Вес |
кг |
8500/10000 |
|
| Дополнительные опции | кабина с кондиционером | ||
